制動器廠家解答:抱閘制動器的2根線接在哪
發布時間：2020-03-30 瀏覽：2067次
今天制動器廠家來聊一下電磁抱閘制動控制
。電磁抱閘在重型起重機械中應用的比較廣泛
，打個比方：當一個起重機吊一個重物時
，如果電機突然斷電，這時候半空中的重物就有可能帶動電機直接反轉而快速落下
，重物急速墜落非常危險
，所以需要增加抱閘制動消除這種隱患
電磁抱閘大體分為兩部分：制動電磁鐵和閘瓦制動器，制動電磁鐵又分為三部分：線圈
、銜鐵、鐵芯
，閘瓦制動器也分為三部分：閘輪
、閘瓦、彈簧，閘輪裝在電機的轉軸上
。
工作原理：電機通電時
，電磁抱閘線圈也得電
，在電磁吸力的作用下銜鐵吸合，閘輪和閘瓦分開
，電機正常運行
。電機斷電時，電磁抱閘線圈也失電
，銜鐵在彈簧的拉力作用下與鐵芯分開
，閘瓦緊緊抱住閘輪
，電機迅速停止轉動
。

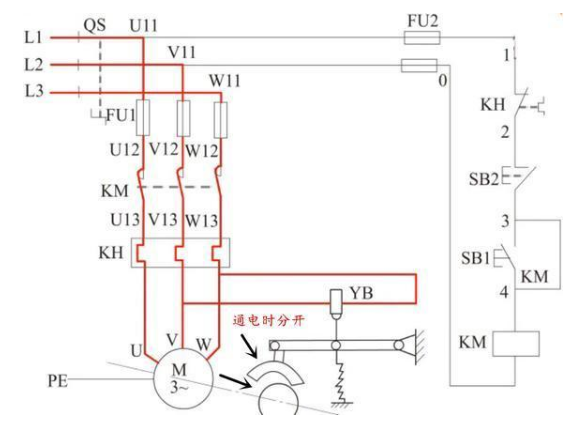

如圖所示：電機通電時，閘瓦與閘輪分開
，電機正常工作

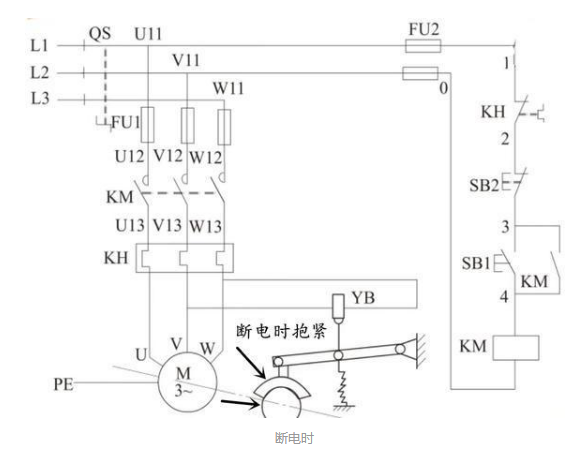

如圖所示：斷電時
，閘瓦與閘輪抱緊
，電機被制動，迅速停轉
從上圖也可以看出
，抱閘制動的控制電路其實就是自鎖電路
，三相電機的UVW接三條火線，而電磁抱閘制動器的線圈只取了2條火線
